YG3F插入式無觸點中間繼電器
| 產品特點 | YANGJI牌無觸點中間繼電器產品外形，安裝尺寸與歐姆龍MY繼電器相同，具有常閉和常開觸點，通斷沒有可接觸部件。 功能有： S：一組交流輸出常開觸點 H：二組交流輸出常開觸點 Z：二組交流常開常閉觸點 D：一組直流輸出常開觸點 具有結構強度高、防塵、體積小、無火花、防爆、壽命長、速度快、抗震動耐沖擊等優點。 廣泛應用于陶瓷、機械、包裝、加熱、水泥、煤礦、醫療、化工等自動化控制場合。可控制小型電動機、白熾燈、指示燈、小功率電源智能儀器儀表和電磁閥等，也可作為大功率電磁接觸器的推動極。特別適用于腐蝕、潮濕、防塵，要求防爆等惡劣環境，及頻繁開關的場合。 | ||||||
| 規格分類 | YG3F-203SNC (一常開) | YG3F-203SNL (一常開) | YG3F-203HNC (二常開) | YG3F-203HNL (二常開) | YG3F-203ZNC (二常開 二常閉) | YG3F-203ZNL 切換型 (二常開 二常閉) | YG3F-203DNC (一常開) |
| 負載電流 | 2A/3A | ||||||
| 負載電壓 | 250VAC | 60VDC 110VDC 220VDC | |||||
| 控制信號 | 12-24VDC | 80-250VAC | 12-24VDC | 80-250VAC | 12-24VDC | 80-250VAC | 12-24VDC |
| 控制電流 | 12mA | 6-35mA需限流 | |||||
| 介質耐壓 | 輸入-輸出，輸入、輸出-外殼：≥2000V | 輸入-輸出，輸入、輸出-外殼：≥1500V | |||||
| 通態降壓 | ≤1.1VAC | ≤1.1VAC | ≤1.1VAC | ≤1.1VAC | ≤1.1VAC | ≤1.1VAC | ≤1.3VAC |
| 斷態漏電流 | ≤1mA | ≤1mA | ≤1mA | ≤1mA | ≤1mA | ≤1mA | ≤0.05mA |
| 電壓上升率 | 300v/us | / | |||||
| 通斷時間 | 10ms | 關斷時間：≤0.1ms | |||||
| 頻率范圍 | 47/63Hz | / | |||||
| 動作指示 | LED | ||||||
| 工作環境溫度 | -40℃--80℃ | ||||||
| 重量 | 45g | ||||||

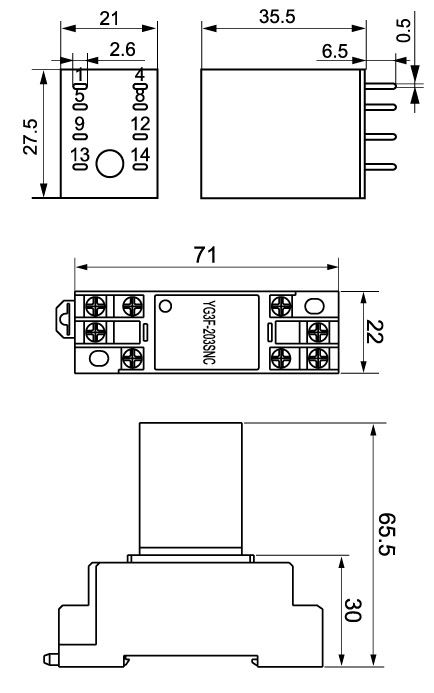

| 外形尺寸 |  27.5×21×35.5mm | ||||||

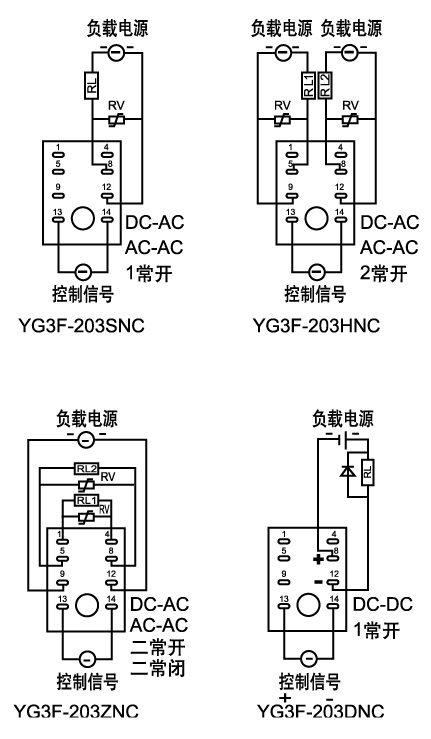

| 接線圖 |  | ||||||
| 代號 | P1 | ||||||
